Od dłuższego czasu szukałem estetycznego i technicznie poprawnego sposobu na zamontowanie iPada na ścianie tak, aby pełnił rolę centralnego panelu sterowania Smart Home. Zależało mi na rozwiązaniu, które:
- wygląda jak element wnętrza, a nie tablet „przyklejony” do ściany,
- umożliwia łatwy demontaż iPada,
- zapewnia stałe zasilanie,
- jest możliwe do wykonania samodzielnie na drukarce 3D,
- i co najważniejsze – jest projektowane dokładnie pod ten scenariusz.
Tak powstała magnetyczna ramka ścienna do iPada, zaprojektowana specjalnie z myślą o systemach Smart Home takich jak HomeKit, Home Assistant czy inne aplikacje automatyki domowej.
Koncepcja systemu – modularność i magnetyczne mocowanie
Całość składa się z trzech podstawowych elementów:
- Interfejs ścienny
Element montowany bezpośrednio do ściany – za pomocą śrub lub kleju montażowego. To on stanowi bazę całego systemu. - Ramka iPada
Część widoczna, dopasowana dokładnie do konkretnego modelu iPada. To ona odpowiada za estetykę i „ramę obrazu” na ścianie. - Tylna ścianka ramki (plecki)
Element konstrukcyjny, do którego montowany jest iPad i który łączy się magnetycznie z interfejsem ściennym.
Zarówno na interfejsie, jak i na tylnej ściance znajdują się wklejone magnesy neodymowe, dzięki którym całość trzyma się bardzo pewnie na ścianie, a jednocześnie pozwala na szybkie zdjęcie iPada – bez narzędzi, bez zatrzasków, bez ryzyka uszkodzeń.
To rozwiązanie sprawdza się idealnie w codziennym użytkowaniu.

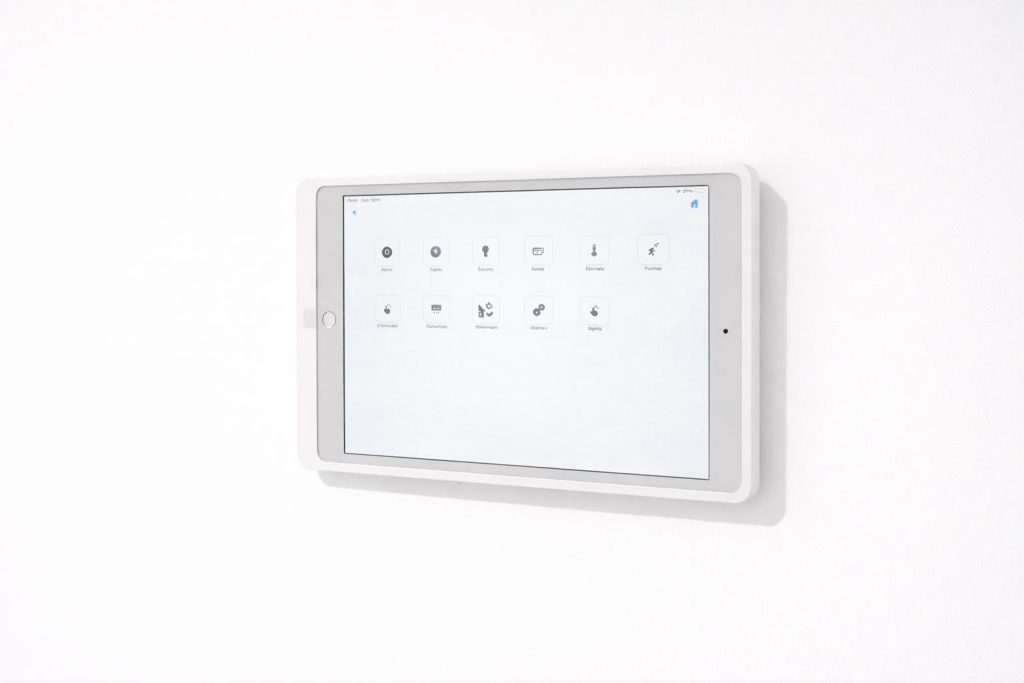

Zdjęcie 1. Realizacja u klienta – wersja biała ramki i wersja biała iPAD-a
Zdjęcie 2. Realizacja u klienta – wersja czarna ramki i wersja czarna iPAD-a
Zasilanie – stałe, dyskretne i bez wystających kabli
iPad zamontowany na ścianie musi być stale zasilany – i tutaj również postawiłem na rozwiązanie możliwie czyste i uniwersalne.
W skład systemu zasilania wchodzą:
- zasilacz 24 V DC
- przetwornica / ładowarka 24 V → USB
- kątowa przejściówka 90° do portu Lightning (kupiona na AliExpress – link)
Dzięki kątowej przejściówce kabel nie wystaje, a iPad idealnie przylega do ramki. Całość jest schowana w przestrzeni za tabletem, bez widocznych przewodów.
- Przejściówka Lightning 90° – link
- Zasilacz / ładowarka (ładowarka Quick Charge przetwornica 6-32V USB QC 3.0 QC-MINI) – link
Takie rozwiązanie jest szczególnie wygodne w instalacjach Smart Home, gdzie iPad działa 24/7 jako panel sterujący.
Idealny panel do Smart Home
Ta ramka została zaprojektowana dokładnie z myślą o tym zastosowaniu.
iPad zamontowany na ścianie sprawdza się doskonale jako:
- panel sterowania oświetleniem,
- kontroler ogrzewania i klimatyzacji,
- centrum zarządzania roletami, żaluzjami i scenami,
- wizualizacja alarmu i monitoringu,
- dashboard Home Assistant lub HomeKit.
Dzięki stałemu zasilaniu i stabilnemu mocowaniu można traktować go jak pełnoprawny element instalacji, a nie tymczasowe rozwiązanie.
Druk 3D – dowolny kolor i łatwa personalizacja
Projekt został przygotowany w technologii druku 3D i można go wydrukować samodzielnie.
- Interfejs ścienny i plecki
Mieszczą się na stole roboczym Prusa MK4S - Ramka iPada
Wymaga większego stołu – idealnie pasuje Prusa XL
Dzięki drukowi 3D ramka może być wykonana w dowolnym kolorze, dopasowanym do wnętrza. W realizacjach, które pokażę na zdjęciach, pojawią się wersje:
- czarna,
- biała.
Ale nic nie stoi na przeszkodzie, aby zrobić ją w kolorze ściany, betonu, drewna czy nawet w wersji transparentnej.
Montaż krok po kroku
W tekście i galerii uzupełnię wpis o zdjęcia z realizacji:
- Montaż interfejsu na ścianie
Przykręcenie lub przyklejenie bazy. - Podłączenie iPada do zasilania
Ułożenie kabla i przejściówki kątowej. - Osadzenie iPada w interfejsie
Magnetyczne „kliknięcie” ramki na ścianie.
Całość zajmuje kilka minut i nie wymaga żadnych specjalnych narzędzi.
Zdjęcie 3. Interfejs z magnesami przykręcony do ściany z płyty meblowej
Pliki do pobrania i licencja
Gotowe projekty 3D udostępniam do pobrania na platformie Printables:
Projekt jest Open Source.
Licencja: GNU General Public License v3.0.
Oznacza to, że:
- możesz projekt pobierać, drukować i modyfikować,
- możesz dostosować go do własnych potrzeb,
- nie możesz sprzedawać gotowych wydruków bez zgody autora,
- udostępniając modyfikacje, zachowujesz tę samą licencję.
Jeżeli chcesz użyć projektu komercyjnie – wystarczy się odezwać.
Podsumowanie
Ten projekt powstał z realnej potrzeby i realnego użytkowania. To nie jest „ładna ramka”, tylko przemyślany element systemu Smart Home, który:
- wygląda profesjonalnie,
- jest wygodny w montażu i serwisie,
- zapewnia stałe zasilanie,
- idealnie pasuje do iPada jako panelu sterującego.
Jeżeli planujesz iPad na ścianie – tak właśnie powinno to wyglądać.
Zaprojektowana ramka pasuje do iPAD: 7-GEN, 8-GEN, 9-GEN z ekranem 10.2″.
